1、概述
隨著信息高速公路的飛速發展，計算機越來越多地應用于各個領域。其作用與地位更加突出，而計算機網絡系統作為精密脆弱的微電子設備集成。使用了大量易受環境影響的電子元器件，機械構件及材料。為了保證計算機網絡系統的可靠運行，計算機機房必須滿足計算機系統以及工作人員對溫度、濕度、潔凈度、風速度、電磁場強度。電源質量、噪音、照度、振動、防火、防盜、防雷、屏蔽和接地等多方面的要求。因此，計算機機房系統工程是一項集建筑裝飾學、電工學、美學、環境保護、安全防范技術，空氣調節技術。暖通凈化技術，計算機專業技術，消防技術，弱電控制專業，抗干擾技術，防雷防過壓技術。智能化管理等綜合學科的系統工程，并涉及到綜合布線，網絡系統集成等技術領域。
所以計算機機房系統工程是各專業的系統化，集成化的技術應用，才能合理地、規范地設計出高標準、專業化、適用性強的機房系統。從而盡最大可能減少計算機與各種機房設備及網絡系統間的相互干擾，極大減弱外部電磁波、磁場、雷電波等對計算機系統的影響。同時做好機房的防水、防火、防潮、防鼠蟲等諸多的工作，確保計算機系統的正常運行。
****醫院決定將一樓做為機房，為適應信息化飛速發展的需求而建的一個重要項目，其中計算機中心機房作為數據中心和控制中心的重要場所，要求在功能環境、環保等方面進行統一考慮和完整規劃，提供舒適的極富人性化的辦公環境，以利于辦公人員身心健康、提高工作效率。
2、設計原則
計算機機房墻體要采用防火隔斷墻，周圍均要進行防潮、保溫處理。
墻壁表面宜采用防潮、不起塵、易清潔且性能好的環保材料進行飾面。
計算機機房內鋪設電纜較多，短路易釀成火災，需嚴格控制建筑物耐火等級。所有材料的防火等級都應選為A級或B1級。
塵埃的二次飛揚，對計算機機房內的空氣潔凈度影響較大，因此裝飾材料應選用不易積灰、不易起塵、易于清潔、防火保溫的飾面材料，但還應注意此種材料應不產生眩光。
計算機機房地面材料采用質地硬、不宜起塵、防靜電的材料。
計算機機房內鋪設防靜電地板，地板傾斜度必須保證每米不高于2毫米。
防靜電地板下僅鋪設電纜時，其高度一般可為300mm左右。為了避免電纜移動時地面起塵或劃破電纜，地面和四壁應平整而耐磨。機柜比較集中的中心機房應采用電纜橋架走線，以保證地板下有足夠的空間供機房專用空調送風。
防靜電地板的板厚公差應在±0.2mm/m以內；常溫常濕下地板絕緣電阻應大于100kΩ，小于100MΩ；地板的均勻荷載應在1000kg/ m2左右，集中荷載應大于集中荷載大于650Kg/m2。
地板下空間作為專用精密空調送、回風的靜壓箱時，樓板面應做好防塵、保溫處理，以防止樓板面結露。
機房供配電系統主電源應采用雙回路供電，主要網絡設備應由UPS電源單獨回路供電，并應留有冗余。
機房工作照明應達到500LUX以上，應急照明應達到50LUX以上。
機房內應做好防雷及接地系統，以保證工作人員及設備的安全。
機房內應做空調、新風換氣及消防滅火、報警、排煙系統。
機房內綜合布線應達到主干萬兆，水平鏈路達千兆。
機房內設備應做設備及環境監控系統，應實行無人職守。
計算機機房內所有管道都應進行防銹處理，選質量好的鍍鋅管材，所有線纜都應用鐵皮線槽、鋼管或金屬軟管保護。
3、 機房概況
本次建設機房面積約為150平方米，涉及機房基礎裝修、機房配電系統、防雷及接地系統、一卡通系統、綜合布線、消防、圖象監控和UPS電源等部分。
該機房是承載****醫院各應用系統（包括監控、網絡、巡更等服務器）的核心機房，其運行質量直接關系到全院各應用系統和數據的安全，設備和材料選型定位在目前市場上的高端產品，確保工程質量，為****醫院的信息化和數字化醫院建設建設提供一個安全、穩定、高效的硬件機房環境。
4、設計內容及設計依據
設計內容主要包括如下幾個方面：
土建砌筑部分、機房基礎裝修、機房配電系統、防雷及接地系統、漏水檢測、一卡通系統、綜合布線、消防、空調、新風、圖象監控和UPS電源等部分。
GB50174—2017《數據中心設計規范》
GB/T2887—2000《電子計算機場地通用規范》
GB9361—88《計算機站場地安全要求》
GB50057—94《建筑物防雷設計規范》
GB50054—95《低壓配電設計規范》
YD/T754—95《通訊機房靜電防護通則》
GB9175—88《環境電磁衛生標準》
GB8702—88《電磁輻射防護規定》
GB50263—2007《氣體滅火系統施工及驗收規范》
GBJ116—98《火災自動報警系統設計規范》
GB50016—20065《建筑設計防火規范》
GB50222—95《建筑內部裝修設計防火規范（2001年局部修訂）》
GB50052—92《供配電系統設計規范》
SJ/T10796—2001《防靜電活動地板通用規范》
SJ/T30003—98《電子計算機機房工程施工及驗收規范》
GB50243—2202《通風與空調工程施工及驗收規范》
GB50303—2002《建筑電氣工程施工質量驗收規范》
GB50325—2001《民用建筑工程室內環境污染控制規范》
GBJ133—90《民用建筑照明設計標準》
GB50168—92《電氣裝置安裝工程電纜線路施工及驗收規范》
GB50057—94《建筑物防雷設計規范（2000年局部修訂）》
GB50169—92《電氣裝置安裝工程接地裝置施工及驗收規范》
GB50052—95《供配電系統設計規范》
GB6650-86《計算機機房用活動地板技術條件》
GB50348-2006《安全防范工程技術規范》
GB50395-2007《視頻安防監控系統設計規范》
GB50311-2007《綜合布線系統工程設計規范》
GB50312-2007《綜合布線系統工程驗收規范》
5、設計目標
設計標準性：嚴格按國家關于計算機機房系統工程的有關標準設計，文件圖紙規范齊全，采用國標符號，力求統一性、可調整性。
功能先進性：采用先進的通道管理，安防監控，消防報警系統，一卡通系統等管理手段。充分考慮與綜合布線、網絡系統的接口和配套，使機房系統具一定的超前性，確保機房系統長期高效運行。
安全可靠性：采用質地優良的材料，性能優越的設
備及規范的施工工藝技術。特別是意外情況下的抗干擾性的快速補充性，保證各個環節安全可靠。
系統實用性：方案實施后的計算機機房分區合理，工藝流程最簡。系統配置齊全，管理嚴謹方便，根據各功能區的要求選擇了不同等級的材料。使其價格性能比達到最優。
空間擴展性：本方案不僅能支持現有的系統，還能在空間布局，系統電網容量、端口等方面有充分的擴展余地，便于系統進一步開發適應未來發展及系統更新換代的需要。
環境舒適性：機房整體裝飾風格美觀淡雅，操作間具現代化辦公環境氛圍，人員長時間在此工作不會感到疲倦。
6、地面的設計：
機房地板采用“雙奇”有邊全鋼抗靜電地板，600*600*35mm。機房專用空調送風采用同一個廠家生產的通風地板，地板鋪設高度為300㎜，“雙奇”抗靜電地板是用戶的放心產品，其特點是機械性能高、承載力大、防火性能好；柔光、耐磨；抗污染、便于清洗，造型美觀、組裝靈活、維修方便、經久耐用，穩定性好，各項指標均達到國際標準。主機房兩處入口分別制作做理石臺階，大理石制作臺階給人莊重、高雅的感覺，更能襯托出計算機機房及操作室的環境氣氛；
入口通道間采用米白色拋光防滑地磚鋪設，地磚規格：300*300mm。
機房用活動地板應符合國標GB6650-86《計算機房用活動地板技術條件》；活動地板的鋪設應在機房內各類裝修施工及固定設備安裝完成并對地面清潔處理后進行；建筑地面應符合設計要求，并應清潔、干燥，活動地板下空間作為靜壓柜時，四壁及地面均應作防塵及保溫處理，不得起皮或龜裂；現場切割的地板，周邊應光滑，無毛刺，并按原產品的技術要求作相應處理；活動地板鋪設前應按標高及地板布置嚴格放線將支撐部件調整至設計高度；活動地板鋪設過程中應隨時調整水平，遇到障礙或不規則地面，應按實際尺寸鑲補并附加支撐部件；在活動地板上搬運、安裝設備時應對地板表面采取防護措施。
7、防雷、接地系統設計
機房專用接地系統（利用建筑物綜合接地極）
接地系統就是把電路中的某一點或某一金屬殼體用導線與大地連在一起，形成電器通路，其目的是讓危及人身或設備的電流易于流到大地，因此從這個意義上講，希望接地電阻越小越好。另外計算機網絡系統的接地，還希望在接地電流受某種外界條件影響數值發生變化時，使接地點的電位隨之變化而產生的噪聲應盡量減少。所以接地電阻越小越好。同時有下面兩點注意：信號電路和電源電路、高壓電路和低壓電路不應使用共地回路。
靈敏電路的接地應各自隔離或屏蔽，以防止地回流和靜電感應而產生干擾。
在現今的計算機網絡系統中，
除了使用直流電源的計算機設備以外，還配備有大量的使用380V/220V交流電的各種電氣設備，如計算機的外部設備、變壓器、電動機發電機組、空調設備、機柜上的風機、電烙鐵和示波器等。所以在計算機網絡系統中同時存在幾種不同的接地系統：
交流工作地
在電力系統中運行需要的接地（配電柜中性點接地），應不大于4歐姆。與變壓器或發電機直接接地的中性點連接的中性線稱零線；將零線上的一點或多點與地再次做電氣連接稱重復接地。交流工作地是中性點可靠地接地。當中性點不接地時，若一相碰地而人又觸及另一相時，人體所受到的接觸電壓將超過相電壓，而當中性點接地時，且中性點的接地電阻很小，則人體受到電壓相當于相電壓；同時若中性點不接地時，由于中性點對地的雜散抗阻很大，因此接地電流很?。幌鄳谋Ｗo設備不能迅速切斷電源，對人及設備產生危害；反之則行。
安全保護地
安全保護地是指機房內所有機器設備的外殼以及電動機、空調機等輔助設備的機體（外殼）與地之間做良好的接地，應不大于4歐姆。當機房內各類電器設備的絕緣體損壞時，將會對設備和操作及維修人員的安全構成威脅。所以應使設備的外殼可靠接地。
計算機網絡系統直流接地
在機房抗靜電地板下用3*30㎜紫銅帶間距為1500*2000mm，用直徑20的絕緣棒，架高40mm，兩端端接，并分別引出50平方的阻燃線纜匯接一條95平方的阻燃線纜單獨引出，接至大樓底層配電室綜合接地總接地的接線端子盒上。
防雷保護地
即整個大樓的防雷系統的接地，一般以水平連線和垂直接地樁埋設地下，主要是把雷電電流由受雷裝置引到接地裝置，應不大于10歐姆（由建筑商完成）。
等電位接地
在機房區的防靜電地板下設一個等電位均壓帶，材料為3*30的紫銅帶，沿機房區圍護墻內側用直徑20的絕緣棒架高80mm環形敷設，兩端頭用1500*100*8的紫銅帶連接作為（除直流地外的）接地端子排，作為機房區各種接地系統單獨引下線接線端接用，環形均壓帶上就近端接所有金屬頂棚、龍骨、墻面及設備的金屬外殼、金屬管線，用6平方的阻燃線作為連線。環形均壓帶分別取臨近建筑物混凝土柱內主豎向鋼筋一處，用等電位棒連接，接地匯流排引一條50平方的阻燃線纜接至大樓五層強電井內綜合接地的接線端子上。
防靜電接地
防靜電地板的支架每10平米面積取一塊地板下的4個支架，用4平方的阻燃線環形連接后，接至均壓帶。
防過電壓防雷保護系統
AP1進線空氣開關后防雷器1個， AP2、AP3配電柜在進線空氣開關后端及輸出端分別安裝防雷器保護，它保護電器不受雷電和開關誤操作引起的瞬態過壓損壞；
防雷保護器必須通過接地端以盡可能短的路徑接地。
主機房內所有設備采有單點接地法，即所有地線全部接到直流接地網上。
設備安裝時，應與大樓的外墻及柱子保持一定的安全距離。

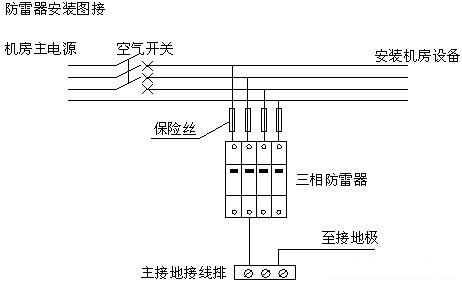

信號防雷器連接必須與數據進線方向一致。防雷器安裝圖解：
使用防雷器注意事項。
防雷保護器必須通過接地端以盡可能短的路徑接地。
主機房內所有設備采有單點接地法，即所有地線全部接到直流接地網上。
設備安裝時，應與大樓的外墻及柱子保持一定的安全距離。
信號防雷器連接必須與數據進線方向一致。
