1.1.1 系統概述
入侵報警系統作為防入侵、防盜竊、防搶劫、防破壞的有力手段已得到越來越廣泛的應用。
入侵報警系統通常由前端設備(包括探測器和緊急報警裝置)、傳輸設備、中心控制設備部分構成。
前端探測部分由各種探測器組成,是入侵報警系統的觸覺部分,相當于人的眼睛、鼻子、耳朵、皮膚等,感知現場的溫度、濕度、氣味、能量等各種物理量的變化,并將其按照一定的規律轉換成適于傳輸的電信號。控制部分主要是報警控制器。
監控中心負責接收、處理各子系統發來的報警信息、狀態信息等,并將處理后的報警信息、監控指令分別發往報警接收中心和相關子系統。
1.1.2 報警系統組成

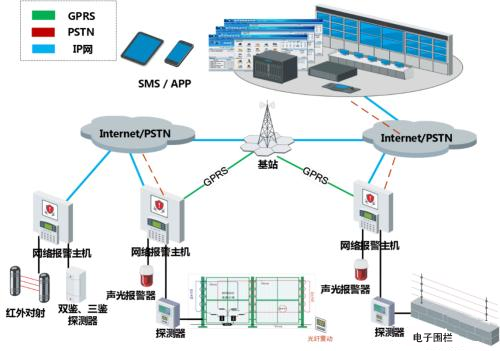

報警系統架構圖
報警系統由以下部分組成:
1)報警探測器:探測和執行設備,負責探測非法入侵;
2)信號傳輸及供電線路:負責前端報警信號的傳輸及前端探測器的供電;
3)報警控制中心:負責布防與撤防,響應報警信號,聯動其他系統。
1.1.2.1 探測器
報警探頭作為系統的前端設備,報警探測器作為整個系統的原始信號源,是整個系統的報警信號采集器,其應用將影響整個系統的可靠性。
報警系統設備的穩定性、耐久性、抗干擾等其它技術指標和具體使用功能,應符合〖入侵探測器通用技術條件〗GB10408.1-89的技術標準要求。平均無故障時間MTBF應符合C級要求(20000h),品質保證的使用壽命為8年以上(70000h)。
根據規范要求,各探測器發出報警信號至系統主機提示有警情發生的系統報警反應時間≤1秒。

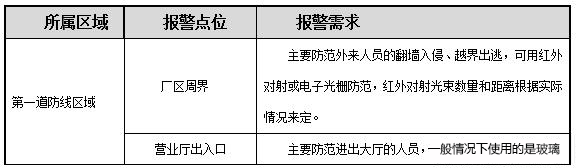

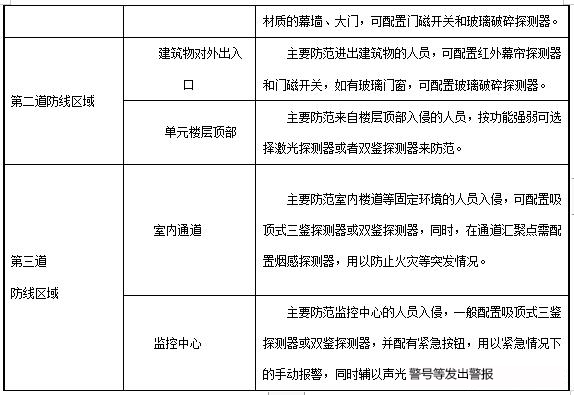

探測器布置
根據要求,報警前端探測器根據現場探測需要選擇紅外對射、報警按鈕、三鑒探測器等,通過報警線纜接入到監控中心報警主機報警輸入口,監控室還需要配置聲光報警器。
系統在周界設置紅外對射,根據周界的形狀、距離配置相應型號的紅外對射探測器,配合攝像機守好高校的第一道防線。
在財務室、重要機房等設置三鑒探測器,在無人值班時候布防,一旦檢測到有人員進入,即刻報警。
在營業柜臺設置報警按鈕,當工作人員意識到有危險或發生事故時候主動報警,向中心尋求幫助。


1.1.3 系統功能
1.1.3.1 便捷操作性
報警主機設置系統鍵盤1只,用于系統設置及應用操作。主機提供1路設備總線,總共可連接多個控制鍵盤,設備總線上還可掛接繼電器報警輸出設備。
1.1.3.2 模塊擴展性
系統配置若干報警擴展模塊,模塊掛接在總上,實現防區擴充,探測器連接到模塊上,實現報警擴展。
針對建筑的結構特征,系統設置總線聯接所有的報警擴展模塊。后端通過增強型總線延伸模塊實現總線的擴展,通過輸出的總線每路最遠均可達1200米。
1.1.3.3 系統聯動性
繼電器輸出,實現與其它設備的連動關系,如警號、警燈,通過編程設置可實現一對一的防區報警與輸出的聯動關系。
1.1.4 主要設備選型
1.1.4.1 8防區網絡報警主機DS-19A08-BN
